Der im Zuge der Energiewende erforderliche Ausbau der Stromnetze braucht Building Information Modeling mit offenen, herstellerneutralen Standards.
Um diese zu erarbeiten, haben Mitglieder von buildingSMART Deutschland die Fachgruppe "Open-BIM in der Energiewirtschaft" ins Leben gerufen. Die Gruppe hat mittlerweile ein Whitepaper veröffentlicht. Darin werden die aktuellen Herausforderungen der Energiewirtschaft in Bezug auf die Implementierung von BIM-Methoden zusammengefasst. Um die Einführung von BIM-Methoden in diesem Bereich zu ermöglichen, werden, basierend auf einer klaren Vorhabensbeschreibung mit definiertem Umfang, Zielen und erwarteten Ergebnissen, Lösungsansätze unter Verwendung offener Standards wie IDM, IFC, MVD, BCF etc. vorgeschlagen.
Darüber hinaus gibt es das Vorhaben zur Gründung einer Arbeitsgruppe im Bereich Infrastruktur bei buildingSMART International. Zu diesem Zweck hat die Arbeitsgruppe mit direkter Unterstützung der technischen Experten von buildingSMART Deutschland und International ein Activity Proposal erarbeitet. Der Umfang dieser Arbeit konzentriert sich auf die Hoch- und Mittelspannungsübertragung und -verteilung, was es der Arbeitsgruppe ermöglicht, direkten Input zu liefern und wichtige Arbeitspakete zu übernehmen.
Das übergeordnete Ziel der Fachgruppe in Deutschland bleibt allerdings weiterhin, den gesamten Lebenszyklus der Energiewirtschaft abzudecken, Hochspannungssysteme und Hybridnetze eingeschlossen. So sollen vorhandene Lücken bei IFC-Klassen und -Merkmalen identifiziert und die offenen Standards (Open-BIM) verbessert werden. Mittlerweile hat die Arbeitsgruppe damit begonnen, eine Taxonomie für alle relevanten Anlagen, Geräte und Objekte in der Branche zu definieren.

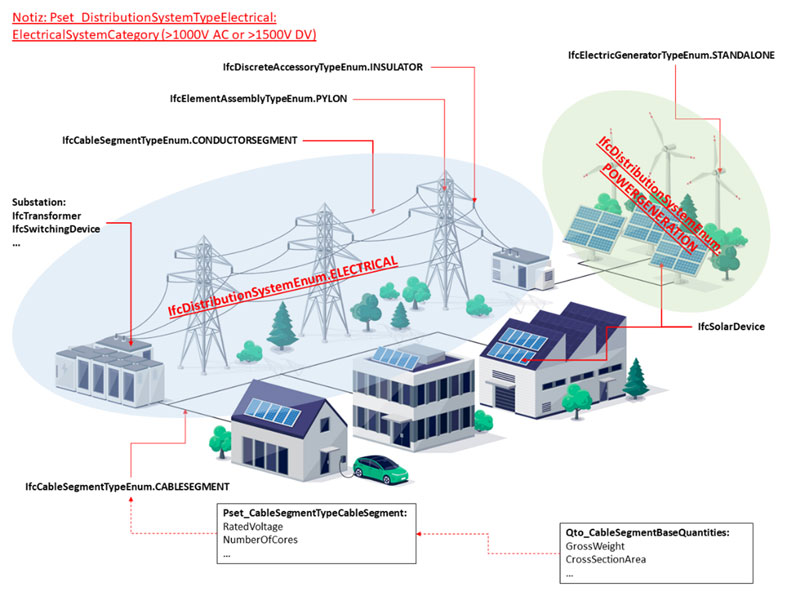

Bild: Taxonomie mit IFC4.3 für Hochspannungssysteme Quelle: Adobe Stock / Schaubild: Mirbek Bekboliev, buildingSMART Deutschland.
Die Ziele der Gruppe sind:
- Arbeit an einer Taxonomie (Klassen, Typen, Merkmalsätze und deren Merkmale) als Objektkatalog
- Austauschanforderungen (auf der Grundlage der Taxonomie) mit IFC4.3-Mapping
- Erarbeitung der BIM-Prozesse und Informationsaustauschanforderungen für oben genannte BIM-Anwendungsfälle bis zum IDM
- Erfahrungsaustausch, Netzwerk und Wissenstransfer; Verwendung von Schnittstellen innerhalb buildingSMART Deutschland, insbesondere Austausch mit FG BIM-Verkehrswege und FG BIM- und GIS-Integration (i. Gr.)
- Öffentlichkeitsarbeit: Website, Präsentationen und Vorträge, Veranstaltungen, Veröffentlichungen und Social Media, Print-Produkte und Multi-Media-Inhalte
- BIM-Vorstandardisierung, insbesondere Beschreibung von BIM-Anwendungsfällen und Veröffentlichung in der bSD Schriftenreihe und auf der UCM-Plattform
- Aufbau eines Objektkatalogs und Klassifizierungssystems, inklusive Definition LoD / LoIN, etc.
- Etablierung einer internationalen Arbeitsgruppe/Working Group
- Erarbeitung einer Model View Definition (MVD) und Information Delivery Specification (IDS) als “IFC4.3 Energy View”
Folgende Chancen werden mit dem Vorhaben verbunden:
- IFC4.3 und seine ifcElectricalDomain umfassen nur Nieder- und Mittelspannungsnetze. Eine Aktualisierung und Erweiterung für die Hochspannung würde zukünftige Anwendungen in der Industrie sowie einen besseren Austausch ermöglichen.
- Die Taxonomie könnte Lücken über aktuelle Mängel des Schemas aufzeigen.
- Maschinenlesbarer Austausch zwischen Domänen mit Hilfe von MVD (Model View Definition) und Validierung durch IDS (Information Delivery Specification)
- Optimierte BIM-Prozesse in der Energiewirtschaft von der Planung über den Bau bis zum Betrieb
- Klare Informations- und Daten-Workflows mit folgenden Vorteilen:
- Organisatorisch: Klare Kommunikationsstruktur, Echtzeitberichte ergeben den Projektstatus und minimieren die Diskussion über Abweichungen und Änderungen
- Juristisch -> Klare Vertragskommunikation, Transparenz und Vertragsdossier
- Technisch -> Autorisierte Vertragshandlungen und nicht manipulierbare Kommunikation
Weitere Interessierte, die sich in die Fachgruppe einbringen wollen, sind herzlich wikllkommen. Bei Interesse melden Sie sich bitte bei Rainer Raacke Mirbek Bekboliev.
